多功能贴片机有什么特点?

作者: 海润达SMT设备发表时间:2022-06-10 16:23:11浏览量:477

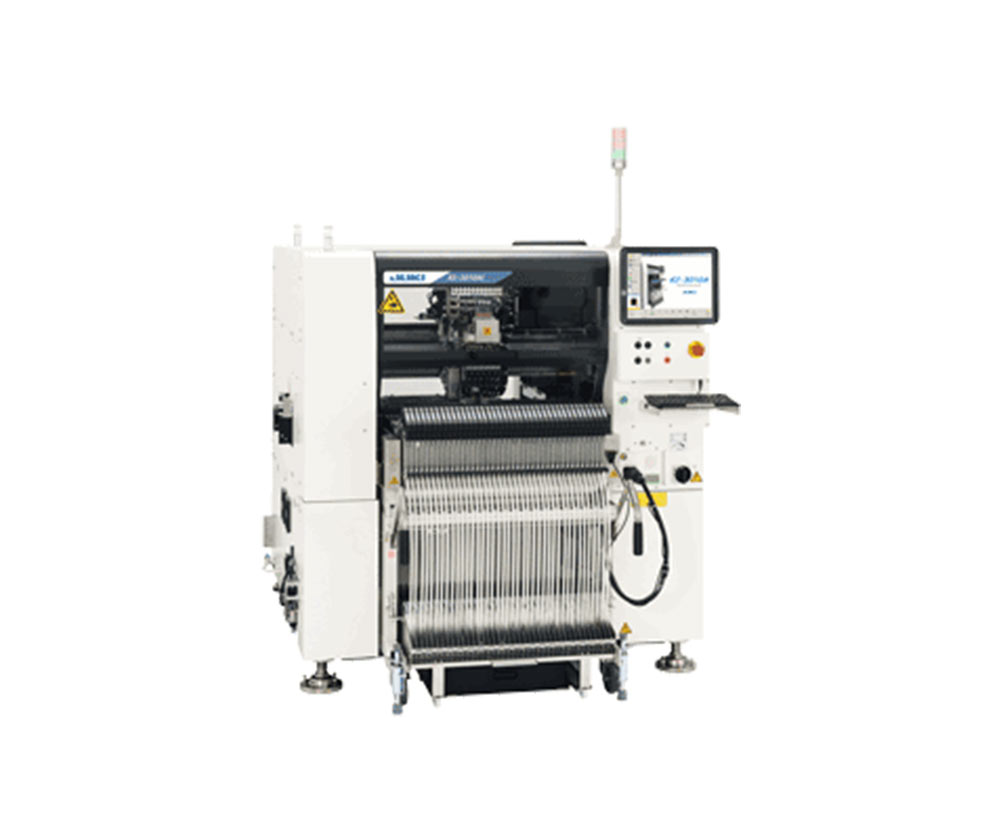

多功能贴片机也叫万能贴片机,可以贴装高精度的大型和异形元器件,一般也可以贴装小型片式元器件,几乎可以覆盖所有的元器件,所以被称为多功能贴片机。那么多功能贴片机有什么特点呢?

  多功能贴片机也叫万能贴片机,可以贴装高精度的大型和异形元器件,一般也可以贴装小型片式元器件,几乎可以覆盖所有的元器件,所以被称为多功能贴片机。那么多功能贴片机有什么特点呢?




  一、功能贴片机的结构多采用拱形结构,具有精度高、灵活性好的特点。

  二、可以接受所有的材料包装方式,如胶带包装,管包装,盒包装和板包装。此外,当托盘上的物料较多时,可安装多层专用托盘给料机。

  三、多动能贴片机多采用固定电路板,通过贴装头的移动实现X、Y定位,不会因为台面的移动而导致大或重的元器件因惯性而移位。

  四、在X、Y定位系统中,多采用全闭环伺服电机进行驱动,采用直线光栅尺编码器进行直接位置反馈,避免了丝杠畸变带来的误差。部分Y轴由平台两侧双电机双丝杆驱动,双线性光栅尺反馈,可有效减少静态贴装头带来的等待和横梁变形不同步带来的误差。还有更先进的直线磁悬浮电机,不仅具有双驱动的技术特点,还具有直接驱动、机械结构磨损小、反馈快、静音、易维护、精度高等特点。

  五、除了传统的真空吸嘴外,特殊吸嘴可用于难以吸取的异形部件。此外,气动夹爪可用于真空吸嘴无法吸取的部件。

  六、不及物动词标定元器件时,一般使用上视摄像头,具有前光、侧光、背光、上线光功能,可以识别各种元器件。如果组件尺寸过大,超过相机的一个视频,上视相机还可以拍摄多个视频的照片,进行综合分析和修正。一些多功能贴片机在其贴装头上配备了贴装头移动摄像头,可以识别各种较小的元件。

  七、在一些产品中,一些穿孔插件也需要与其他SMD元件同时安装,并通过回流焊进行种植。这种穿孔插件的插入要求机器具有在高压下安装的能力。一些多功能贴片机的贴装头具有高压贴装的能力,贴装压力可以通过程序控制,可以达到5kg。

  八、部分多功能贴片机可配备助焊剂浸渍系统,可用于元器件堆叠封装和倒装芯片贴装。一些多功能贴片机还可以配备点胶头,用于贴装前的点胶,一些元件可以填充锡或底层填料,如松下贴片机。


  多功能贴片机可以处理各种复杂的元器件,是生产复杂电子产品不可缺少的设备。而多功能贴片机在处理小片式元器件时的速度远不如高速贴片机。因此,在SMT生产中,多功能贴片机将与高速贴片机一起生产。
